库卡机器人:机器人通讯总结
时常有人问我库卡机器人支持哪些通讯、需要什么组件等等,基于个人多年积累并借助公众号的平台来分享下个人的总结(以下内容仅针对KRC4及以上,KRC2在此不作说明):

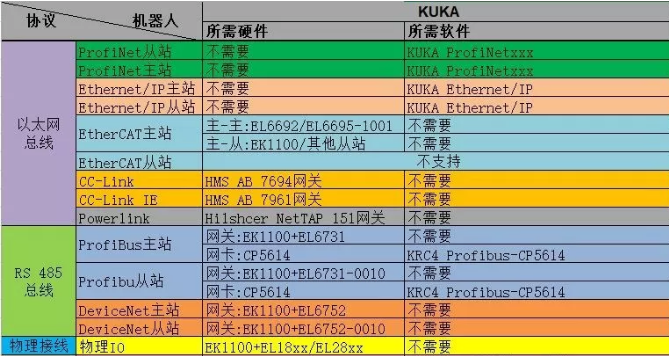

基于以上图片内容,将库卡通讯分成四类:
1.基于以太网的现场总线:
ProfiNet从站 |
不需要 |
KUKA ProfiNetxxx |
ProfiNet主站 |
不需要 |
KUKA ProfiNetxxx |
Ethernet/IP主站 |
不需要 |
KUKA Ethernet/IP |
Ethernet/IP从站 |
不需要 |
KUKA Ethernet/IP |
EtherCAT主站 |
主-主:EL6692/EL6695-1001 |
不需要 |
主-从:EK1100/其他从站 |
不需要 |
|
EtherCAT从站 |
不支持 |
|
CC-link |
HMS AB 7694网关 |
不需要 |
CC-link IE |
HMS AB 7961网关 |
不需要 |
Powerlink |
Hilshcer NetTAP 151网关 |
不需要 |
注意:以上仅列出常用的以太网总线,对于像Varan或Sercos这种这里就不说明;
2.RS485的现场总线:
ProfiBus主站 |
网关:EK1100+EL6731 |
不需要 |
网卡:CP5614 |
KRC4 Profibus-CP5614 |
|
Profibu从站 |
网关:EK1100+EL6731-0010 |
不需要 |
网卡:CP5614 |
KRC4 Profibus-CP5614 |
|
DeviceNet主站 |
网关:EK1100+EL6752 |
不需要 |
DeviceNet从站 |
网关:EK1100+EL6752-0010 |
不需要 |
注意:从KRC4起库卡不再支持RS232串口通讯;
3.物理接线:
物理IO |
EK1100+EL18xx/EL28xx |
不需要 |
注意:库卡有款16输入/输出的板卡,常用于compact控制柜,这里不多阐述;
4.以太网通讯:
Modbus TCP |
不需要 |
SoftPLC:基于软PLC开发 |
Option: 已有用户自己开发的成品 | ||
OPC DA | 不需要 | OPC Server |
OPC UA | 不需要 | OPC UA |
TCP/IP | 不需要 | EthernetKRL |
软PLC之NetCom | ||
PC SDK | 不需要 | KUKAVar Proxy |
Real-time | 不需要 | KUKA Robot Sensor Interface |
说明:以上为个人整理,有些并未列入,如有疑问,可以咨询;
***后总结:
由于工业产品众多,对于每家产品所支持的通讯不尽相同。(1)对于工业现场总线而言,PLC所支持的总线通讯:-西门子支持ProfiNet、ProfiBus等;-倍福支持ProfiNet、ProfiBus、EtherCAT、Ethernet/IP、DeviceNet等;-罗克韦尔支持Ethernet/IP、DeviceNet等;-三菱支持Ethernet/IP、Profibus、DeviceNet、CC-link等;-欧姆龙支持EtherCAT、Ethernet/ip(NJ/NX系列)等;-贝加莱直接Powerlink、Profibus、ProfiNet等;-基恩士支持Ethernet/IP;-CodeSys支持ProfiNet、Ethernet/ip、EtherCAT等;(2)对于工业现场总线而言,视觉所支持的总线通讯:-基恩士支持Ethernet/ip、ProfiNet、EtherCAT、Powerlink、CC-link等;-欧姆龙支持Ethernet/ip等;-康耐视支持ProfiNet、Ethernet/IP等;-Dalsa支持ProfiNet;(3).对于OPC UA通讯来说,PLC支持:-西门子既支持Server,也支持Client;-倍福既支持Server,也支持Client;-贝加莱既支持Server,也支持Client;
